شیڈونگ تاؤ فوننگ سی این سی مشین ٹول کمپنی، لمیٹڈ چین میں tck56 سلنٹ بیڈ سی این سی لیتھ مشین کے سرکردہ مینوفیکچررز اور سپلائرز میں سے ایک ہے، اپنی مرضی کے مطابق سروس کو بھی سپورٹ کرتی ہے۔ ہماری فیکٹری سے یہاں فروخت کے لیے اعلیٰ معیار کی tck56 سلینٹ بیڈ cnc لیتھ مشین خریدنے میں خوش آمدید۔ اچھی سروس اور مناسب قیمت دستیاب ہے۔

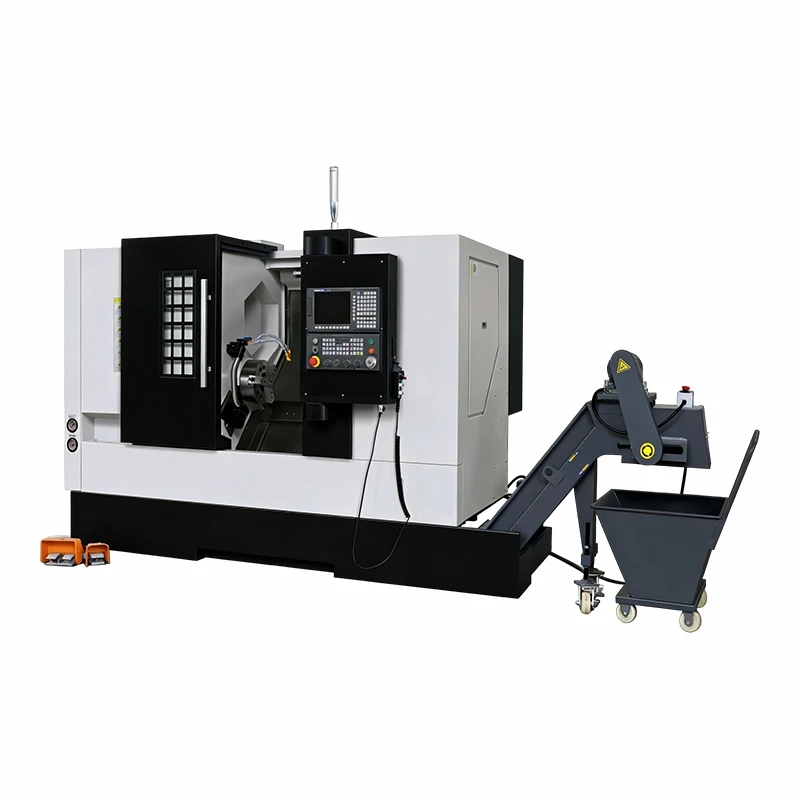

TCK56 سلینٹ-بیڈ سی این سی لیتھ مشین ایک اعلی-صحت سے متعلق، درمیانی-اعلی-قابلیت افقی ترچھا-بیڈ CNC ٹرننگ ایکویپمنٹ ہے جس کو استحکام اور درستگی کے ساتھ موثر پروسیسنگ کے کاموں کو انجام دینے کے لیے ڈیزائن کیا گیا ہے، جس میں CNC کی درستگی اور دیگر میٹائیکلین کی ساخت پر کام-ٹکڑا۔ اس میں ایک لازمی 45-ڈگری سلنٹ بیڈ کا ڈھانچہ ہے جس میں ہائی رگڈیٹی گائیڈ وے اور ذہین سیلف کنٹرول ہے تاکہ فلیٹ-بے لیتھز میں موجود کچھ مسائل کو حل کیا جا سکے جیسا کہ ناقص چپ کلیئرنس اثر، کمزور سختی، تکلیف دہ آپریشن وغیرہ۔ کمک پسلی کی ساخت؛ عام طور پر کاربن اسٹیل، سٹینلیس سٹیل، ایلومینیم الائے، پیتل، کاسٹ آئرن، الائے اسٹیلز وغیرہ میں استعمال ہونے والے مواد کو کاٹنے کے لیے اس پر کارروائی کی جا سکتی ہے۔ یہ درمیانی اونچی حجم والی ورکشاپس، آٹوموبائلز اور دیگر صنعتی سازوسامان کے ساتھ ساتھ سازوسامان اور سازوسامان کی تیاری کے لیے مستحکم، تیز اور درست تین جہتی حل فراہم کر سکتا ہے۔ سڑنا لوازمات.
مصنوعات کے فوائد
45 ڈگری انٹیگرل سلنٹ بیڈ اور شاندار سختی
بنیادی طور پر، ماڈل TCK56 کے ساتھ CNC ملنگ مشین کا ترچھا بیس ڈھانچہ روایتی متوازی قسم کے مقابلے میں استحکام اور رینج کو بڑھانے کے لیے 45 ڈگری پر مائل ہوتا ہے جبکہ یہ اب بھی کچھ حد تک کمپیکٹ سائز رکھتا ہے۔ ایک اعلی-معیار HT-300 کاسٹ آئرن؛ یہ تمام اندرونی تناؤ کو ختم کرنے کے لیے مصنوعی عمر-ٹیسٹنگ کے تین مراحل سے گزرتا ہے اور بار بار اثرات کی وجہ سے طویل مدتی استعمال کے دوران کمپن سے نقصان نہیں پہنچا سکتا۔ 3700 ~ 4500 کلوگرام مجموعی وزن اشیاء کو درست طریقے سے بغیر درست طریقے سے پروسیس کرنے کے لیے کافی استحکام فراہم کر سکتا ہے۔
موثر کشش ثقل چپ ہٹانا اور صاف پروسیسنگ
اس کے بیڈ کے ڈھلوان ڈیزائن کی وجہ سے، اسے چپ ہٹانے میں روایتی فلیٹ-بیڈ لیتھز پر ایک فائدہ ہے۔ پروسیسنگ کے دوران، چپس اور کولنگ مائع قدرتی طور پر کشش ثقل کے ذریعے نصب خودکار چپ کنویئر میں گر جاتے ہیں۔ وہ گائیڈ ریلوں اور سپنڈل کے اجزاء کو رکاوٹ سے بچانے کے لیے سائٹ پر کوئی چپس جمع نہیں کرتے، آٹومیشن کے بہتر مسلسل آپریشن کے لیے تھرمل ڈیفارمیشن کو کم کرتے ہیں، وغیرہ۔ دستی صفائی کے وقت کو 80 فیصد تک کم کرنے سے پروسیسنگ کی رفتار کو نمایاں طور پر بہتر بنایا جا سکتا ہے جس سے ٹول کی عمر کو نمایاں طور پر بڑھایا جا سکتا ہے۔
اعلی صحت سے متعلق اور ذہین خودکار آپریشن
تحقیقی منصوبے میں اعلیٰ-کارکردگی والے CNC سسٹمز استعمال کیے گئے ہیں: معیاری GSK یا اختیاری طور پر سیمنز، FANUC یا KND، پروگرامنگ فنکشن؛ پروگرام کی تصدیق؛ صارف کے تجربے کو بڑھانے کے لیے پیرامیٹر میموری۔ 12-اسٹیشن برج ایک انتہائی-کم-ٹول-بیکار وقت کو کم کرنے کے لیے 0.2 - 1.5s کی تاخیر کو تبدیل کرتا ہے-۔ 11-15 کلو واٹ ہائی-پاور ویری ایبل-فریکوئنسی موٹر سپنڈل کو 50 rpm سے لے کر 4, 500 rpms سے اوپر کی رفتار پر گیئرز کے بغیر چلاتی ہے اور مختلف مواد کو موثر طریقے سے ہینڈل کر سکتی ہے۔ فیڈ سسٹم ±0.01mmand ریپیٹ ایبلٹی±0.003 ملی میٹر کی X، Z-axis پوزیشننگ کی درستگی کو یقینی بنانے کے لیے پہلے سے بھری ہوئی اعلیٰ درستگی والے بال سکرو کا استعمال کرتا ہے۔ یہ پیچیدہ ورک پیس کی تیاری کے ہدف میں اپنی سختی تک پہنچ گیا ہے۔
ایرگونومک ڈیزائن اور آسان دیکھ بھال
بیس کا 45-ڈگری کا جھکاؤ کارکنوں کو مشینی ایریا تک پہنچنے اور کنٹرول پینل کو آسانی سے چلانے کے لیے ایک آرام دہ آپریشن اینگل فراہم کر سکتا ہے۔ کافی حد تک، ایک مکمل انکلوژرز آپریٹرز کو آپریشن کے دوران اندر کاٹنے والے سیال یا چپ کے ذریعے کاٹنے سے بچاتے ہیں۔[8] ایک خودکار مرکزی-لبریکیٹ سسٹم پوائنٹ-گائیڈ وے اور بال-اسکرو پرزوں پر مقدار میں تیل لگاتا ہے تاکہ پہننے اور کم دیکھ بھال کے اخراجات کو کم کیا جاسکے۔ فوری تشخیص کے لیے ماڈیولر ڈیزائن اور ذہین فالٹ کوڈز؛ ایک چھوٹی شکل کا عنصر ورکشاپ کے علاقوں میں اسی طرح کی خصوصیات کی عمومی فلیٹ بیڈ لیتھز کے مقابلے میں قبضے کو کم کرتا ہے۔
مصنوعات کے اہم تکنیکی پیرامیٹرز
|
وضاحتیں |
یونٹس |
TCK56 |
TCK56Y |
|
بستر پر جھولنا |
ملی میٹر |
560 |
560 |
|
کراس سلائیڈ پر سوئنگ کریں۔ |
ملی میٹر |
350 |
280 |
|
زیادہ سے زیادہ workpiece کی لمبائی |
ملی میٹر |
500 /1000 |
500/1000 |
|
زیادہ سے زیادہ قطر کاٹنے |
ملی میٹر |
350/400 |
280/320 |
|
تکلا بور |
ملی میٹر |
65(Opt.80) |
65(Opt.80) |
|
تکلی ناک کی قسم |
- |
A2-6(Opt.A2-8) |
A2-6(Opt.A2-8) |
|
سپنڈل کی رفتار کے اقدامات |
- |
بے قدم |
بے قدم |
|
سپنڈل کی رفتار کی حد |
آر پی ایم |
50-4500(Opt.3000) |
50-4500(Opt.3000) |
|
چک |
- |
8 '' کھوکھلی ہائیڈرولک چک |
8 '' کھوکھلی ہائیڈرولک چک |
|
ایکس محور کا سفر |
ملی میٹر |
210 |
200 |
|
Y محور کا سفر |
ملی میٹر |
±50 |
|
|
Z محور کا سفر |
ملی میٹر |
500/1000 |
450/900 |
|
ایکس محور ریپڈ ٹراورس |
منٹ/منٹ |
30 |
30 |
|
Y محور ریپڈ ٹراورس |
منٹ/منٹ |
12 |
|
|
Z محور ریپڈ ٹراورس |
ملی میٹر/منٹ |
30 |
30 |
|
مین موٹر پاور |
کلو واٹ |
11/15 |
11/15 |
|
برج کی قسم |
سرو برج 8 پوزیشن |
Y محور کے ساتھ 12 اسٹیشن پاور برج |
|
|
برج ماڈل |
BMT55-ER32 |
||
|
ٹیل اسٹاک کوئل ٹیپر |
- |
MT5 |
MT5 |
|
ٹیل اسٹاک بیس سفر |
ملی میٹر |
400/900 |
400/900 |
|
گائیڈ ریل کی قسم |
- |
سلنٹ بیڈ لکیری ریل |
|
|
مشین کا وزن |
کلو |
3700/4500 |
4800/6500 |
مشین کی معیاری تفصیلات
انٹیگرل کاسٹنگ سٹرکچر
1. اعلی طاقت اعلی معیار کا ایک ٹکڑا کاسٹ آئرن۔
2. 30 ڈگری سلانٹ بیڈ کاسٹنگ کو اپنائیں
سپنڈل یونٹس
معیاری: چین کا مشہور سپنڈل یونٹ، سپنڈل سپیڈ سٹیپلیس 4500rpm
لکیری ریل
معیاری: تائیوانHIWIN باللکیری ریل.
سکرو
معیاری:نانجنگ/تائیواناستعمال کرتے ہوئے سکروایس کے ایف بیئرنگ۔
سی این سی کنٹرول سسٹم
معیاری: GSK 988TA کنٹرولر سسٹم۔
ہائیڈرلک چک
1. معیاری: 8 انچ کھوکھلی ہائیڈرولک چک کے ساتھ A2-6 تکلا۔
سروو برج
8 پوزیشن سروو برج کے ساتھ معیاری
چکنا کرنے کا نظام
ہرگخودکار مرکزی چکنا کرنے والا آلہ۔
برقی اجزاء
معیاریشنائیڈربرقی اجزاء
ٹیسٹنگ
ہر مشین گزر گئی۔رینشا لیزر انٹرفیرومیٹر ٹیسٹنگ
درخواست کے منظرنامے۔
آٹوموٹو حصوں کی بڑے پیمانے پر پیداوار:ٹربو چارجر روٹرز، گیئر باکس گیئرز شافٹ، بریک سسٹم کے اجزاء اور اسٹیئرنگ نکل وغیرہ سمیت آٹو پارٹس کی تیاری کے عمل کی بڑی مقدار میں وسیع اطلاق۔ TCK56 کی اعلی-پریسیژن ٹول کی تبدیلی کی کارکردگی، چپ کے اخراج کی تیز رفتار معیار کی سخت ضروریات کو پورا کرتی ہے اور اسپاڈو کے چھوٹے سائز کے کام کے لیے آٹوموٹو کے ڈیزائن کو بچانے کے لیے۔ بڑے-پیمانے پر پیداوار۔
ایرو اسپیس اور پریسجن انسٹرومنٹ پروسیسنگ:ایرو اسپیس لوازمات جیسے انجن بلیڈ ٹینس، ہوائی جہاز کی ہائیڈرولک فٹنگز اور آلات کے عین مطابق پرزوں کی پروسیسنگ پر لاگو ہوتا ہے۔ اس کی اعلیٰ-صاف سے متعلق پوزیشن کے حصول کی درستگی، سطح کی کھردری اور طول و عرض کی رواداری کو پورا کرنے کے لیے مستحکم آپریشن کی کارکردگی، ایرو اسپیس پریزیشن پروڈکٹس، انسٹرومینٹیشن ہائی-اینڈ اجزاء کی تیاری کے لیے درکار ہے۔
مولڈ لوازمات اور پیچیدہ اجزاء کی پروسیسنگ:مولڈ لوازمات پر کارروائی کرنے کے لیے استعمال کیا جاتا ہے، بشمول مولڈ شافٹ، مولڈ آستین اور گائیڈ ریل؛ بغیر پائلٹ کے فضائی گاڑیوں اور طبی آلات کے پیچیدہ ڈھانچے کے اجزاء۔ 45-ڈگری ڈھلوان-راڈ بیڈ اور اس ڈیزائن کی اچھی سختی پیچیدہ گھماؤ والی سطحوں، دھاگے والے حصوں وغیرہ کے لیے زیادہ درست کٹ کے قابل بناتی ہے، جس سے عمل کی تعداد کم ہوتی ہے اور پیداواری صلاحیت بہتر ہوتی ہے۔
میڈیم-بیچ اور حسب ضرورت درستگی پروسیسنگ:درمیانے-بیچ کے معیاری دھاتی مصنوعات اور چھوٹے-بیچ کسٹم-پروسیسنگ ہائی-مکس لو-حجم غیر-معیاری اجزاء، جیسے مصنوعی جوڑ، جراحی کے آلات اور سروو-موٹر ہاؤسنگ کی تیاری پر لاگو۔ اس کی موافقت پذیر پروگرامنگ اور خودکار آپریشن پروسیسنگ کے مختلف مطالبات کو پورا کر سکتا ہے، پیداوار کے وقت کو کم کر سکتا ہے اور پروسیسنگ کی درستگی کو بہتر بنا سکتا ہے۔
میڈیم-سے-بڑے ورکشاپس اور پریزیشن مینوفیکچرنگ انٹرپرائزز:درمیانے-سے-بڑے ورکشاپس اور درست مینوفیکچرنگ انٹرپرائزز کے لیے مثالی جو اعلی-درستیت، اعلی-کردار موڑنے والے کاموں میں مصروف ہیں۔ کمپیکٹ سائز؛ چھوٹی جگہوں والی ورکشاپس کے لیے موزوں؛ مجموعی پیداواری کارکردگی اور مزدوری کی لاگت کو بڑھانے کے لیے ذہین خودکار کارکردگی کی ایڈجسٹمنٹ اور موثر چپ ہٹانا۔
اکثر پوچھے گئے سوالات
سوال: TCK56 Slant Bed CNC لیتھ مشین کی اہم خصوصیات کیا ہیں؟
A: بستر پر زیادہ سے زیادہ جھولے کی لمبائی 560mm ہے، اور زیادہ سے زیادہ کاٹنے کی لمبائی 50-4500mm (اختیاری) ہے۔ اسپنڈل کو زیادہ سے زیادہ 4500r/منٹ تک تیز یا سست کیا جا سکتا ہے بغیر کسی قدم کے حد [20~960]m/min کے اندر۔ اسپنڈل بور کا قطر 65 ملی میٹر ہے، اور چک کا قطر 8 انچ (ہائیڈرولک قسم) ہے [6]۔ X/Z-axis حرکت کی حد: 200~270mm؛ Y محور: 500 ~ 1,050 ملی میٹر۔ مجموعی طول و عرض: 3100 - 3570mm × 1860mm × 1850mm; خالص وزن: 3700-4500 کلوگرام؛ مین موٹر پاور: 11/15 کلو واٹ۔
سوال: TCK56 سلینٹ بیڈ لیتھ اور فلیٹ بیڈ لیتھز میں کیا فرق ہے؟
A: ساخت، چپ ہٹانے کا طریقہ، اور خلائی استعمال کے لحاظ سے؛ TCK56 نے کشش ثقل چپ ہٹانے اور ورکشاپ کی جگہ کو بچانے کے لیے 45-ڈگری سلینٹ بیڈ ڈیزائن اپنایا ہے، فلیٹ-بیڈ لیتھز کی چپ ہٹانے کی کارکردگی TCK56 سے بدتر ہے اور اسے بڑی جگہوں کی ضرورت ہوتی ہے۔ TCK56 ایک زیادہ مستحکم اور آسان ڈیوائس ہے۔ یہ درست مشینی اور اعلی-کارکردگی کی پروسیسنگ کی ضروریات کو اچھی طرح سے پورا کر سکتا ہے۔ فلیٹ-بیڈ لیتھ بنیادی طور پر بڑے- والیوم ورک پیس پر کارروائی کرتی ہے۔
سوال: یہ کون سے دھاتی مواد پر عملدرآمد کر سکتا ہے، اور کیا یہ پیچیدہ مڑے ہوئے سطح کی پروسیسنگ کو سنبھال سکتا ہے؟
A: کاربن سٹیل، سٹینلیس سٹیل، ایلومینیم کھوٹ، پیتل، کاسٹ آئرن، مصر دات اسٹیل؛ عام کے ساتھ ساتھ اعلی-طاقت والی دھاتیں۔ جی ہاں، اس میں ایک مضبوط اعلی-کارکردگی کا CNC سسٹم اور 8-اسٹیشن برج ہے، مختلف پیچیدہ شکل کے کاموں پر کارروائی کرنے کے لیے لکیری، سرکلر یا پیرابولک انٹرپولیشن انجام دے سکتا ہے-ٹکڑوں جیسے سنکی سوراخ اور ملٹی تھریڈنگ۔
سوال: فروخت کے بعد کیا خدمات فراہم کی جاتی ہیں، اور وارنٹی کی مدت کیا ہے؟
A: جیسا کہ اب رواج ہے، تین ضمانتیں پروڈکٹ کی ابتدائی فروخت کی تاریخ یا ڈیلیوری کی پہلی سالگرہ تک جاری رہیں گی۔ 24/7 آن لائن تکنیکی مدد فراہم کریں، ویڈیو ڈیبگنگ کریں، اصل اسپیئر پارٹس مفت میں فراہم کریں، اور اپنی سہولت پر مفت-آن-ڈیمانڈ آپریشنز + پروگراموں کی اسٹڈی کلاسز رکھیں؛ ایک بامعاوضہ-سائٹ-مینٹیننس سروس بھی ہے۔ اسپیئر پارٹ کی ترسیل کا وقت ایک دن سے زیادہ نہیں ہوگا۔ -سائٹ کی مرمت بھی عام حالات میں جلد از جلد شروع ہو جائے گی[6]۔
سوال: کیا یہ صحت سے متعلق مینوفیکچرنگ اداروں کے لیے موزوں ہے، اور بجلی کی ضروریات کیا ہیں؟
A: جی ہاں، اس کی اعلی درستگی، تیز رفتار اور چھوٹا سائز پریسجن مینوفیکچرنگ انٹرپرائزز کے لیے موزوں ہے۔ ایک 380V/50Hz AC پاور سورس، جو زیادہ تر ورکشاپس کے پاور سپلائیز کے ساتھ ہم آہنگ ہو سکتا ہے۔ 11-15kW ہائی-پاور پرائمری موٹر درست پیداواری عمل میں اعلیٰ سطح پر طویل مدتی آپریشن کو یقینی بنانے کے لیے کافی ٹارک اور پاور فراہم کر سکتی ہے۔
